Модуль измерения и мониторинга ЭХЗ-Сфера-МИМ

Общие сведения

Модуль предназначен для дооснащения существующих станций катодной защиты (СКЗ), станций дренажной защиты (СДЗ), контрольно-измерительных пунктов и т.д. с целью получения возможности контроля текущих параметров процесса электрохимзащиты, и дистанционного управления оборудованием. Модуль может применяться как отдельно, так и в составе комплекса технических средств удаленного мониторинга совместно с модулем приема-передачи ЭХЗ-Сфера-МПП.

Особенности модуля ЭХЗ-Сфера-МИМ:

Модуль имеет несколько исполнений в зависимости от оборудования, к которому он подключается, и может применяться как отдельно, так и в составе комплекса технических средств удаленного мониторинга совместно с модулем приема-передачи ЭХЗ-Сфера-МПП.
Возможно дистанционное управление подключаемым оборудованием при наличии у подключаемого оборудования входов управления. Управление возможно как по аналоговым (0..10В или 4..20mA) так и по цифровым каналам управления (порт RS-485).
Измерение значения выходного тока может производиться с помощью внешнего токоизмерительного шунта, который может быть поставлен в комплекте с модулем ЭХЗ-Сфера-МИМ, или с помощью шунта уже встроенного в контролируемое оборудование. Как правило, падение напряжения на токоизмерительных шунтах различных номиналов и производителей при максимальном выходном токе составляет 75 mV. Параметры датчика тока задаются в ЭХЗ-Сфера-МИМ при проведении пуско-наладочных работ.
Входы измерения напряжения, тока, потенциалов гальванически изолированы и имеют встроенную защиту.
Модуль ЭХЗ-Сфера-МИМ имеет импульсный вход для подключения счетного выхода счетчиков электроэнергии. Возможно подключение к электросчетчику с помощью порта RS-485 или CAN при наличии его в электросчетчике.
Модуль ЭХЗ-Сфера-МИМ содержит встроенные счетчики времени наработки и времени защиты. При работе по цифровому интерфейсу RS-485 значения счетчиков времени наработки берутся из системы, к которой модуль подключен.
Значения текущих параметров процесса электрохимзащиты, параметры сетевого питания и состояние счетчика электроэнергии и значения счетчиков времени выводятся на встроенный жидкокристаллический алфавитно-цифровой дисплей. С помощью встроенной клавиатуры можно вывести на дисплей модуля все данные имеющиеся в ЭХЗ-Сфера-МИМ. Данные, выводимые на дисплей постоянно, при необходимости, настраиваются.
Измеренные данные и данные для дистанционного управления (параметр регулирования, заданное значение параметра и т.д.) могут быть переданы в систему телеметрии через последовательный порт RS-485. Протокол передачи – Modbus RTU. Возможна передача данных по сети Ethernet при применении конвертера интерфейсов RS-485–Ethernet (поставляется отдельно) по протоколу Modbus TCP.
На базе модуля ЭХЗ-Сфера-МИМ возможно построение полноценной станции катодной защиты путем подключения дополнительного силового блока требуемой мощности. При этом предполагается комплектное применение совместно с модулем ЭХЗ-Сфера-МПП для реализации телеметрического канала передачи данных. В этом случае возможна сборка, как в новом антивандальном корпусе, так и в уже существующем на объекте (модернизация устаревших СКЗ).

Технические данные

Основные технические характеристики модуля ЭХЗ-Сфера-МИМ:

Напряжение сети электропитания	~ 198..248B, 50Гц
Мощность, потребляемая от сети электропитания, не более	15Вт
Напряжение электропитания (резервное)	10..30В (+12В)
Диапазон измерения выходного напряжения СКЗ	0..100В
Диапазон измерения напряжения токового шунта	0..75мВ
Приведенная погрешность измерения, не более	0,5%
Диапазон измеряемого защитного потенциала	0..-5В
Аналоговые входы контроля параметров существующей системы.	до 5 входов, разрешение 12 бит, приведенная погрешность не более 0,25%, 0..20мА или 0..10В
Аналоговые выходы управления, 0..20мА	1выход, 10 бит, приведенная погрешность не более 1%, сопротивление нагрузки 3..20кОм
Дискретные входы , тип «сухой контакт», 12В, 10mA	до 10
Точность поддержания выходного тока при включении дистанционного управления от ЭХЗ-Сфера-МИМ, не хуже	±2%*
Точность поддержания защитного потенциала при включении дистанционного управления от ЭХЗ-Сфера-МИМ, не хуже	±2%*
Количество коммуникационных портов RS-485	до 3
Протокол передачи данных	Modbus RTU**
Условия эксплуатации	Температура от -40°С до +60°С, влажность до 95% без образования конденсата

* Параметр может зависеть от особенностей оборудования, на которое устанавливается модуль.

** Протокол передачи данных может быть изменен по требованию и согласованию с заказчиком.

Варианты исполнения

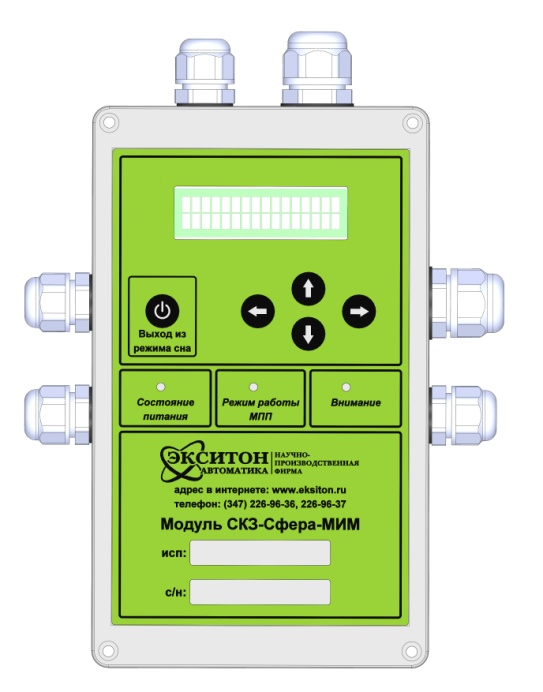

Модуль измерения и мониторинга ЭХЗ-Сфера-МИМ. Исполнение цифровое (-03)
Применение Установка в станции электрохимзащиты (СКЗ, СДЗ) с цифровым каналом измерения и управления (RS-485, Modbus RTU).
	Особенности исполнения: Напряжение питания – 220В, 50Гц; порт RS-485 для подключения к контроллеру станции электрохимзащиты; 5 дискретных входов; импульсный вход счетчика электроэнергии; порт RS-485/CAN для подключения счетчика электроэнергии; порт RS-485 для подключения модуля приема-передачи МПП.
Модуль измерения и мониторинга ЭХЗ-Сфера-МИМ. Исполнение комбинированное (-04)
Применение Установка в старые аналоговые СКЗ без встроенных возможностей контроля и управления.
	Особенности исполнения: Напряжение питания – 220В, 50Гц; вход измерения выходного напряжения СКЗ; вход измерения выходного тока СКЗ (напряжение токового шунта); 2 входа измерения потенциалов (суммарного и поляризационного); 5 дискретных входов; импульсный счетный вход счетчика электроэнергии; порт RS-485/CAN для подключения счетчика электроэнергии; порт RS-485 для подключения модуля приема-передачи ЭХЗ-Сфера-МПП.

Комплектность поставки

В комплект поставки входят кабели, комплектующие и материалы, необходимые для монтажа оборудования на объекте.

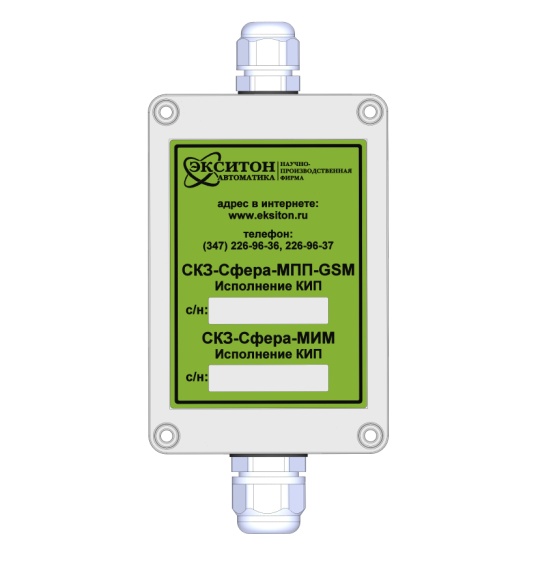

Исполнение 4 может комплектоваться датчиком тока (токоизмерительным шунтом).

Габаритные размеры

Габаритные размеры для исполнения 1, 2, 3 – 200 х 120 х 90,5 мм (корпус); 227 х 170 х 90,5 мм (с гермовводами). Для исполнения 4 – 120 х 80 х 55 мм (корпус); 171 х 80 х 55 мм (с гермовводами).
